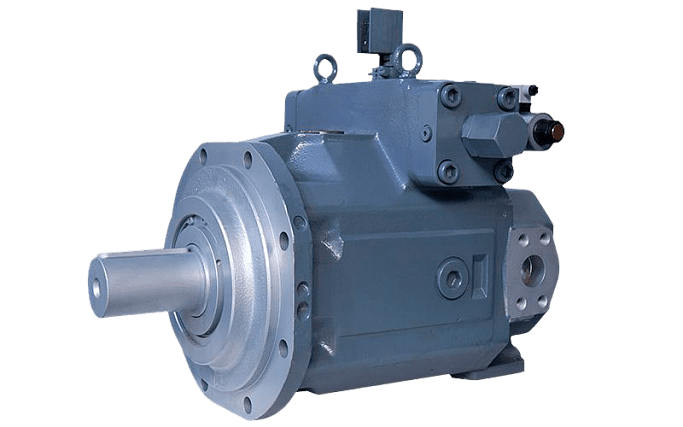

K4VSO
- Предназначается для гидростатических приводов открытого цикла.
- Расход пропорционален скорости привода и рабочему объему, уровень наклона шайбы регулируется
- Отличные характеристики всасывания
- Низкий уровень шума, длительный срок службы
- Приводной вал способен воспринимать осевые и радиальные нагрузки
- Модульная конструкция, хорошее соотношение мощности и веса
- Короткое время контроля
- Сквозной привод для установки дополнительных насосов
- Индикатор угла наклона шайбы
- Дополнительное монтажное положение
- Возможна работа на жидкостях HF с пониженными рабочими параметрами
- Эффективная работа гидравлики требует тщательного подбора гидравлических жидкостей в соответствии с условиями эксплуатации. Большинство гидравлических жидкостей на основе минерального масла подходят для компонентов аксиально-поршневых насосов. Содержание воды/масла и соотношение вязкости и температуры имеют большое значение для правильного выбора жидкости. Другие важные параметры включают стойкость к окислению и коррозии, совместимость материалов и характеристики разделения в воде и воздухе.
- Правильная фильтрация в смазочных материалах и жидкостях необходима для долгой и продолжительной работы аксиально-поршневых агрегатов. Для обеспечения надлежащего функционирования максимально допустимыми классами загрязнения являются: NAS1638 Класс 9; SAE Код 6; ISO/DIS4406 Класс 18/15;
Для высоких температур жидкости:
NAS1638 Класс 8; SAE Код 5; ISO/DIS4406 Класс 17/14. - Чтобы выбрать правильный тип гидравлической жидкости, необходимо учитывать рабочую температуру, связанную с температурой окружающей среды. Рабочая температура - это температура рабочей среды для закрытых систем или температура бака для открытых систем.
- Обратите внимание, что температура слива из корпуса зависит от давления и скорости и всегда выше, чем температура контура. Требуется, чтобы температура любого компонента контура не превышала 90℃.
- Пожалуйста, проконсультируйтесь с нашей технической поддержкой по поводу заказов на использование в экстремальных рабочих условиях с рабочей температурой ниже или выше указанных пределов.
- Давление на входе насоса должно быть больше 0,08 МПа (абсолютное давление), а давление на выходе (максимально допустимое давление в корпусе) должно быть 0,4 МПа (абсолютное давление). Давление в корпусе должно быть больше или равно внешней силе, действующей на уплотнение вала.
- Монтажное положение: по умолчанию аксиально-поршневой регулируемый насос, аксиально-поршневой регулируемый двигатель и верхняя кромка корпуса должны быть установлены ниже минимального уровня масла в резервуаре. Пожалуйста, при заказе укажите, если насос должен быть установлен выше уровня масла.
- Установка муфты: Установите муфту с валом под плоский ключ с помощью масляной ванны. Поместите муфту, совмещенную с валом насоса, в масляную ванну с температурой ниже 90 ℃, и дайте ей нагреться в течение 40 минут, затем соберите вал и муфту, быстро охладите водой, а затем закрепите винты на валу с плоским ключом. НЕ ударяйте по валу при сборке муфты, это может привести к повреждению подшипника. Избегайте подъема или переноса гидравлического насоса с главного вала.
Технические параметры
| Размер | 40 | 71 | 80 | 125 | 180 | 200 | 250 | 300 | 355 | 370 | 500 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| смещение | Vg max | см3 | 40 | 71 | 80 | 125 | 18 | 200 | 250 | 300 | 355 | 370 | 500 |
| Скорость вращения | no max | об/мин | 2600 | 2200 | 2200 | 1800 | 1800 | 1700 | 1500 | 1500 | 1500 | 1500 | 1320 |
| Макс. скорость вращения | no max zul. | об/мин | 3200 | 2700 | 2700 | 2200 | 2100 | 2000 | 1800 | 1700 | 1700 | 1700 | 1600 |
| Поток | nE=1500об/мин | л/мин | 60 | 107 | 121 | 186 | 270 | 283 | 375 | 450 | 532 | 555 | 750 |
| Мощность | nE=1500об/мин | кВт | 35 | 62 | 70 | 109 | 158 | 166 | 219 | 262 | 311 | 324 | 437 |
| Крутящий момент | ng max | Нм | 64 | 113 | 113 | 199 | 286 | 286 | 398 | 478 | 564 | 588 | 795 |
| Масса | кг | 39 | 53 | 53 | 88 | 102 | 102 | 184 | 184 | 207 | 207 | 320 | |
| Макс. осевая сила | Н | 600 | 800 | 800 | 1000 | 1400 | 1400 | 1800 | 2000 | 2000 | 2000 | 2000 | |
| Макс. радиальная сила | Н | 1000 | 1200 | 1200 | 1600 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2500 | |
