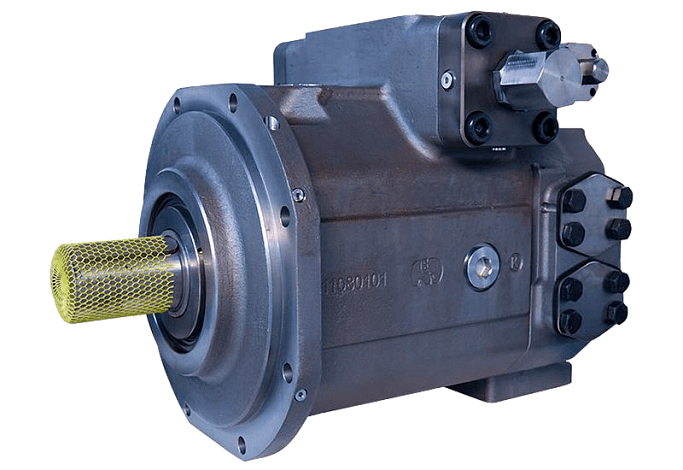

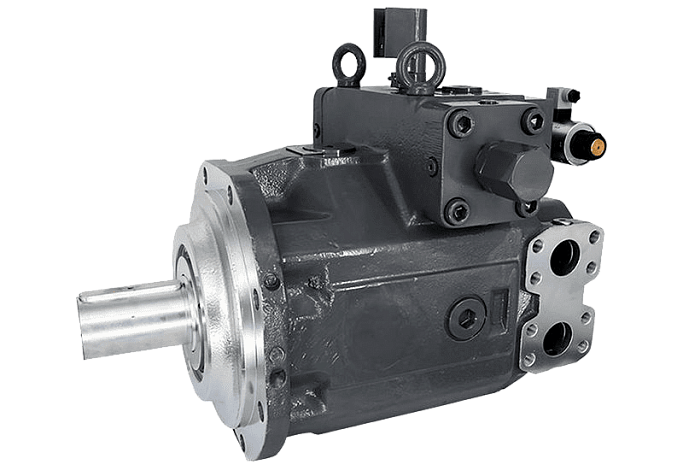

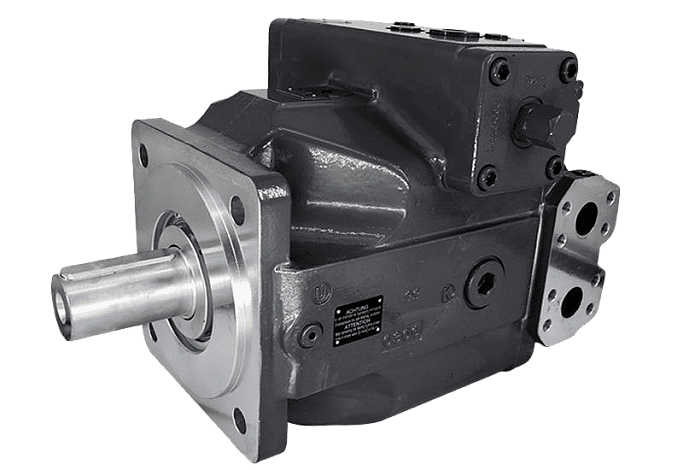

K4VSG
Регулируемый
K4VSG
Регулируемый аксиально-поршневой насос для закрытого контура.
Размер
40 - 1000
Серия
1
Пиковое давление
40 МПа
Номинальное давление
35 МПа
Качественный аналог
A4VSG
Разомкнутая цепь
Функции
- Малошумный
- Длительный срок службы
- Приводной вал способен воспринимать осевые и радиальные нагрузки
- Высокое соотношение мощность/вес
- Модульная конструкция
- Короткое время управления
- Сквозной привод для установки дополнительных насосов
- Индикатор угла поворота
- Дополнительное место монтажа
- Возможность работы на высокочастотных жидкостях с пониженными рабочими параметрами
Описание
K4VSG - это аксиально-поршневой насос переменного объема с аксиально-поршневыми роторами для гидростатических приводов с закрытыми системами. Производительность насоса с регулируемым рабочим объемом пропорциональна скорости привода и рабочему объему, который может плавно изменяться путем регулировки. Поршни расположены соосно приводному валу в аксиально-поршневом узле поворотной конструкции. Гидравлическая жидкость поступает от гидравлического насоса к двигателю и непосредственно обратно в насос по замкнутому контуру. Серия в основном используется в туннельно-расточных станках, горных машинах, керамических прессах, металлургии и других отраслях промышленности.
Применение
Технические параметры
| Размер | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 1000 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Смещение | Vg max | см³ | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 1000 | |
| Макс. скорость | nmax | об/мин | 3700 | 3200 | 2600 | 2400 | 2200 | 2000 | 1800 | 1600 | 1600 | |
| Макс. скорость | при nmax | Qmax | л/мин | 148 | 227 | 325 | 432 | 550 | 710 | 900 | 1200 | 1600 |
| при nE=1500об/мин | л/мин | 60 | 107 | 186 | 270 | 375 | 533 | 750 | 1125 | 1500 | ||
| Макс. мощность (Δp = 350 бар) | при no max | Po max | кВт | 86 | 132 | 190 | 252 | 321 | 414 | 525 | 700 | 933 |
| при nE=1500об/мин | кВт | 35 | 62 | 109 | 158 | 219 | 311 | 438 | 656 | 875 | ||
| Макс. крутящий момент (Δp = 100 бар) | при Vg max | Tmax | Нм | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | 4174 | 5565 |
| Крутящий момент (Δp = 100 бар) | при Vg max | T | Нм | 64 | 113 | 199 | 286 | 398 | 564 | 795 | 1193 | 1590 |
| Крутящий момент (Δp = 100 бар) | J | кгм2 | 0,0049 | 0,0121 | 0,03 | 0,055 | 0,0959 | 0,19 | 0,3325 | 0,66 | 1,20 | |
| Объем заполнения | л | 2 | 2,5 | 5 | 4 | 10 | 8 | 14 | 19 | 27 | ||
| Масса (приблизительно, насос с регулятором EO1 и блоком клапанов) | М | кг | 47 | 60 | 100 | 114 | 214 | 237 | 350 | 500 | 630 | |
| Макс. осевая сила | ±Fax max | Н | 600 | 800 | 1000 | 1400 | 1800 | 2000 | 2000 | 2200 | 2200 | |
| Макс. радиальная сила | Fq max | Н | 1000 | 1200 | 1600 | 2000 | 2000 | 2200 | 2500 | 3000 | 3500 | |
