K10VSO
Регулируемый
K10VSO

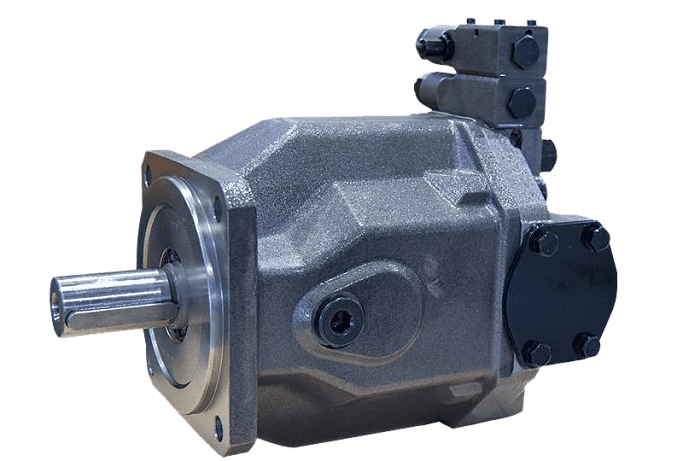

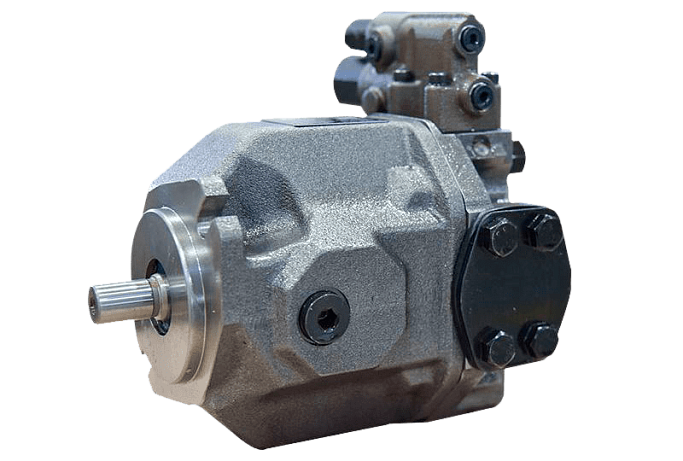

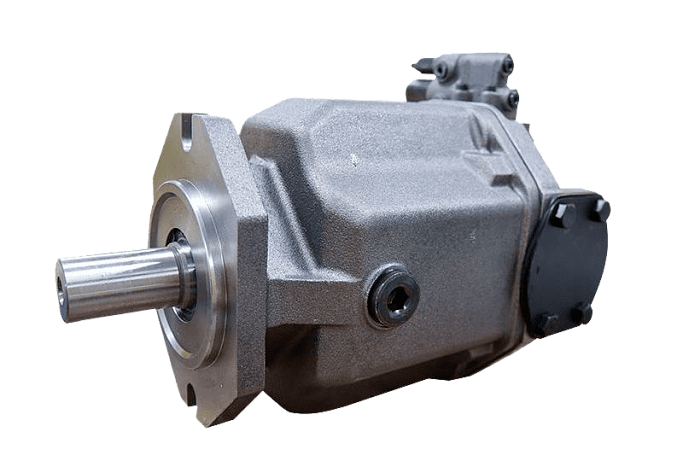

Регулируемый аксиально-поршневой насос для открытого контура.
Размер
10-140
Серия
1
Пиковое давление
35 МПа
Номинальное давление
25 МПа
Качественный аналог
A10VSO
Разомкнутая цепь
Функции
- Сквозной привод для установки дополнительных насосов того же стандартного размера
- Низкий уровень шума при работе
- Долгий срок службы
- Элементы управления с откликом времени
- Отличные характеристики всасывания
- 2 дренажных отверстия
Описание
K10VSO - это аксиально-поршневой регулируемый насос с гидростатическим приводным валом и конструкцией поворотной пластины в открытом контуре. Поток аксиально-поршневого регулируемого насоса пропорционален скорости привода и рабочему объему, который можно плавно изменять путем регулировки угла наклона поворотной пластины. Он оснащен фланцем SAE UNC или метрическим фланцем SAE с двумя сливными отверстиями. Насос протестирован на высокую скорость, отличные характеристики всасывания, низкий уровень шума и высокое соотношение мощность/вес. Переменный объем включает режимы постоянного давления, постоянной мощности/постоянного расхода и режим постоянной мощности. Конструкция сквозного привода может применяться в многоконтурных системах. Наш аксиально-поршневой насос переменного объема широко используется в металлургии, горнодобывающей промышленности, машиностроении, судоходстве, гражданской авиации и других областях.
Применение
Технические параметры
| (размер 10, теоретическое значение, без учета ηmh или ηv; значения округлены) | ||||||
|---|---|---|---|---|---|---|
| Размер | 10 | |||||
| смещение | Vg max | см 3 | 10.5 | |||
| Макс. скорость1 на Vg max | no max | об/мин | 3600 | |||
| Макс. скорость (максимальная скорость) | Давление на входе Pabs повышение или Vg<Vg max | no max zul | об/мин | 4300 | ||
| Макс. поток | no max | qv max | л/мин | 37 | ||
| nE=1450об/мин | л/мин | 15 | ||||
| Макс. мощность при Δp = 250 бар | Нo max | Po max | кВт | 16 | ||
| nE=1450об/мин | кВт | 6.5 | ||||
| Макс. крутящий момент при Δp = 250 бар | Vg max | Tmax | Nm | 42 | ||
| Момент инерции приводного вала | J | кгм2 | 0.0006 | |||
| Объем корпуса | л | 0.2 | ||||
| Вес (без жидкости) | M | кг | 8 | |||
| Макс. осевая сила | Fax max | Н | 400 | |||
| Макс. радиальная сила | Fq max | Н | 250 | |||
| Вышеуказанные параметры измерены при абсолютном давлении 1 бар на порте S. Если рабочий объем уменьшается или входное давление увеличивается, скорость может быть увеличена до максимума (см. диаграмму). | ||||||
| (размер 18, теоретические значения, без учета ηmh или ηv; значения округлены) | ||||||
|---|---|---|---|---|---|---|
| Размер | 18 | |||||
| смещение | Vg max | см³ | 18 | |||
| Макс. скорость при 1 на Vg max | no max | об/мин | 3300 | |||
| PМакс. скорость (предельная) при увеличении давления на входе Pabs илиg < V g max | no max | об/мин | 3900 | |||
| Макс. поток | no max | qo max | л/мин | 59.4 | ||
| nE=1500об/мин | л/мин | 27 | ||||
| Макс. мощность при Δp = 250 бар | no max | Po max | кВт | 27.7 | ||
| nE=1500об/мин | кВт | 12.6 | ||||
| Макс. крутящий момент при Vg max (Δp = 280 бар) | Mmax | Нм | 80.1 | |||
| Макс. крутящий момент при Vg max (Δp = 100 бар) | M | Нм | 28.6 | |||
| Момент инерции приводного вала | J | кгм2 | 0.00093 | |||
| Объем корпуса | L | 0.4 | ||||
| Вес (без жидкости) | M | кг | 12 | |||
| Макс. осевое усилие на приводном валу | Fax max | N | 700 | |||
| Макс. радиальная сила 2) на приводном валу | Fq max | N | 350 | |||
| 1) Вышеуказанные параметры измерены при абсолютном давлении 1 бар на порте S. | ||||||
| 2) Пожалуйста, свяжитесь с KEDA для более высокой радиальной силы. | ||||||
| (размер 28-140, теоретические значения, без учета ηmh или ηv; значения округлены) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Размер | 28 | 45 | 71 | 100 | 140/Высокий-S* | ||||
| смещение | Vg max | cm³ | 28 | 45 | 71 | 100 | 140/140 | ||
| 1Макс. скорость при Vg макс. | no max | об/мин | 3000 | 2600 | 2200 | 2000 | 1800/2050 | ||
| Макс. скорость (предельная) при увеличении давления на Pabs илиg < V g max | no max | об/мин | 3600 | 3100 | 2600 | 2400 | 2100/2200 | ||
| Макс. поток | no max | qvo max | л/мин | 84 | 117 | 156 | 200 | 252/287 | |
| nE=1500об/мин | л/мин | 42 | 68 | 107 | 150 | 210 | |||
| Макс. мощность при Δp = 250 бар | no max | Po max | кВт | 39 | 55 | 73 | 93 | 118/134 | |
| nE=1500об/мин | кВт | 20 | 32 | 50 | 70 | 98 | |||
| Макс. крутящий момент при Vg max (Δp = 280 бар) | Mmax | Нм | 125 | 200 | 316 | 445 | 623 | ||
| Макс. крутящий момент при Vg max (Δp = 100 бар) | M | Нм | 45 | 72 | 113 | 159 | 223 | ||
| Момент инерции приводного вала | J | кгм2 | 0,0017 | 0,0033 | 0,0083 | 0,0167 | 0,0242 | ||
| Объем корпуса | л | 0,7 | 1,0 | 1,6 | 2,2 | 3,0 | |||
| Вес (без жидкости) | M | кг | 15 | 12 | 33 | 45 | 60 | ||
| Макс. осевое усилие на приводном валу | Fax max | Н | 1000 | 1500 | 2400 | 4000 | 4800 | ||
| 2) на приводном валу Макс. радиальная сила | Fq max | Н | 1200 | 1500 | 1900 | 2300 | 2800 | ||
| 1) Вышеуказанные параметры измерены при абсолютном давлении 1 бар в порту S. Если рабочий объем уменьшается или входное давление увеличивается, скорость может быть увеличена до максимума (см. диаграмму). | |||||||||
| 2) Пожалуйста, свяжитесь с KEDA для более высокой радиальной силы. | |||||||||
