K4VSM
Регулируемый
K4VSM

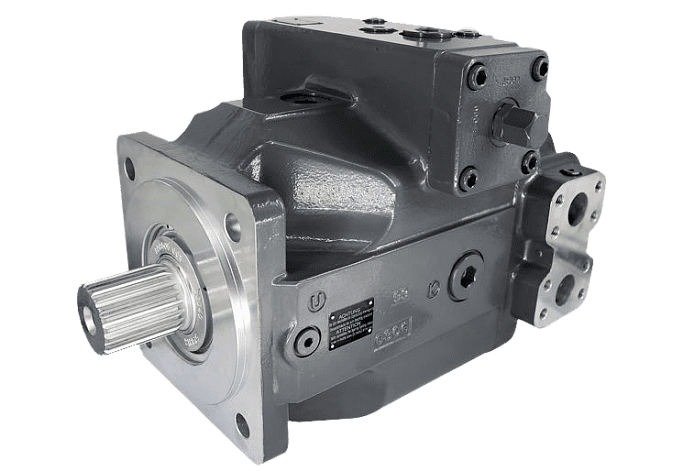

Регулируемый аксиально-поршневой мотор
Размер
40-500
Серия
1
Пиковое давление
42 МПа
Номинальное давление
35 МПа
Качественный аналог
Разомкнутая цепь
Функции
- Поршневой двигатель переменного рабочего объема со сквозным валом, корпус высокой жесткости и встроенный наклонный диск, специально разработанный для гидростатического привода в открытых и закрытых контурах.
- Расход пропорционален скорости, подходит для привода с регулируемой скоростью
- Пропорциональный двигатель регулировки скорости с электронным управлением для регулировки люльки, которая может бесступенчато изменять выходную скорость
- 100% передача крутящего момента через вал для установки дополнительных насосов
- Высокое соотношение мощности и веса
- Бесступенчато регулируемый сферический поток, рабочий объем от 50 % Vmax до Vmax
- Индикатор угла поворотной шайбы, непосредственно наблюдайте за рабочим состоянием насоса
- Подходит для приводов, которым требуется высокая надежность, высокое давление, длительный срок службы и широкий диапазон скоростей.
Описание
Аксиально-поршневой регулируемый двигатель серии K4VSM специально разработан для машин высокого давления. Двигатель представляет собой наклонный аксиально-поршневой насос со сферическим клапаном, большим рабочим колесом и карданным валом. Продукт подходит для гидростатического привода с открытым и закрытым контуром.
Технические параметры
| Размер | 40 | 71 | 125 | 180 | 250 | 355 | 500 | ||
|---|---|---|---|---|---|---|---|---|---|
| Смещение | Vg | см | 40 | 71 | 125 | 180 | 250 | 355 | 500 |
| Макс. скорость вращения | nmax cont. | об/мин | 3700 | 3200 | 2600 | 2400 | 2200 | 2000 | 1800 |
| nmax cont.1 | об/мин | 4000 | 4000 | - | - | - | - | - | |
| Макс. расход при nМакс. | qVmax | л/мин | 148 | 227 | 325 | 432 | 550 | 710 | 900 |
| Постоянный крутящий момент | TK | Нм/бар | 0.64 | 1.13 | 1.99 | 2.86 | 3.97 | 5.63 | 7.95 |
| Крутящий момент при Δp = 350 бар | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | ||
| Объем жидкости | л | 0.4 | 2 | 3 | 5 | 7 | 9 | 11 | |
| Момент инерции | J | кгм2 | 0.0043 | 0.0121 | 0.0300 | 0.0500 | 0.0959 | 0.1500 | 0.3325 |
| Пусковой момент при n = 0 об/мин и Δp = 350 бар | Нм (приблизительно) | - | - | 320 | 460 | 564 | 800 | 1127 | |
| Масса | М | кг | 42 | 60 | 107 | 112 | 220 | 235 | 335 |
